Ротатор гидроманипулятора: признаки неисправности и когда нужен ремонт

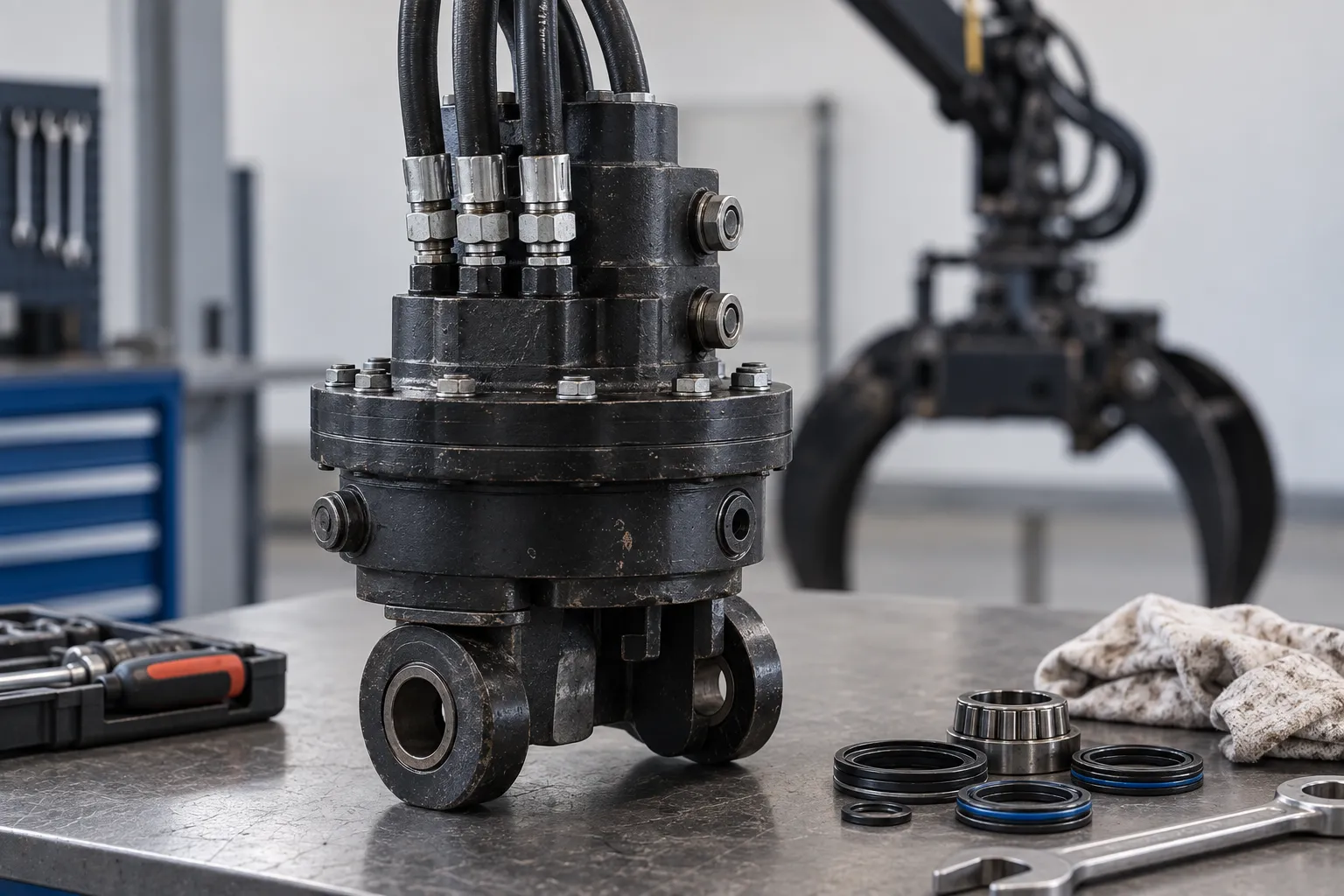

Ротатор обеспечивает поворот захвата или другого рабочего органа гидроманипулятора. Если вращение стало медленным, рывковым, появился люфт или наружная течь, неисправность может находиться как внутри самого узла, так и в шлангах, распределителе, подвесе или гидросистеме машины. Поэтому ротатор не снимают в ремонт только по одному внешнему признаку.

Что входит в работу ротатора

Конструкция зависит от модели. Ротатор объединяет гидравлический привод вращения с опорным узлом, который воспринимает нагрузки от рабочего органа. Во многих исполнениях через узел также организован подвод жидкости к захвату. Допустимые осевые и радиальные нагрузки, давление, расход и способ подключения задаются производителем.

Из этого следует важное ограничение диагностики: внешне похожие ротаторы могут иметь разные внутренние схемы и допустимые режимы. Нельзя переносить настройки, порядок разборки и предельные размеры с одной серии на другую. Для проверки сначала определяют точную модель и находят ее техническую документацию.

Какие признаки заметны при работе

К типичным жалобам относятся снижение скорости вращения, недостаточный момент, рывки, посторонний шум, увеличенный люфт и следы масла. Каждый симптом описывает поведение узла, но не подтверждает конкретный дефект. Например, медленное вращение возможно и при недостаточном расходе, а рывки - при нестабильной подаче или механическом заедании.

Важно зафиксировать условия проявления. Проверяют, возникает ли проблема без нагрузки и под нагрузкой, в одном или обоих направлениях, на холодной или прогретой жидкости. Если одновременно изменилось поведение других функций манипулятора, сначала оценивают общую гидросистему, а не только ротатор.

Что может означать наружная течь

Следы масла у корпуса требуют определить точное место выхода жидкости. Источником могут быть уплотнения ротатора, соединения шлангов, фитинги или элементы подвода жидкости к рабочему органу. Масло способно стекать по корпусу, поэтому место, где появилась капля, не всегда совпадает с местом утечки.

Если течь связана с уплотнением вращающегося узла, при ремонте проверяют не только само уплотнение, но и сопрягаемую поверхность, люфт и состояние опор. Новое уплотнение быстро потеряет герметичность, если вал или посадка изношены, поверхность повреждена либо узел работает с недопустимой нагрузкой.

Откуда появляется люфт и стук

Люфт может возникать в подшипниковой или опорной части ротатора, но также в подвеске, пальцах, серьге, креплении захвата и соседних шарнирах. Поэтому сначала определяют, между какими деталями происходит относительное перемещение. Попытка оценивать люфт только покачиванием всего рабочего органа не локализует неисправность.

Увеличенный люфт меняет распределение нагрузки и может ускорять износ уплотнений и посадок. Если одновременно появились стук, перекос или заедание, эксплуатацию продолжают только после оценки состояния по требованиям производителя. Для грузоподъемного оборудования механическая исправность соединений связана не только с ресурсом, но и с безопасным удержанием рабочего органа.

Почему ротатор теряет скорость или момент

Скорость гидравлического привода связана с поступающим расходом, а развиваемый момент - с перепадом давления и характеристиками конкретного ротатора. Поэтому потеря скорости может быть вызвана ограничением потока, неправильной работой распределителя, повреждением шланга или внутренними утечками. Недостаточный момент под нагрузкой также не означает автоматически механическое разрушение ротатора.

Если вращение стало слабее только после прогрева, дополнительно оценивают внутренние утечки в гидросистеме и вязкость жидкости. Если проблема наблюдается только в одном направлении, проверяют соответствующую линию и работу распределителя. Измерения выполняют специалисты в режимах, предусмотренных документацией, без разъединения линий под давлением.

Как отличить неисправность ротатора от гидросистемы

Диагностику начинают с модели узла, схемы подключения и условий проявления дефекта. Осматривают шланги, фитинги, подвес, крепления и рабочий орган. Затем проверяют, получает ли ротатор требуемые расход и давление при команде на вращение и корректно ли распределитель меняет направление потока.

Если питание соответствует требованиям, а скорость или момент остаются недостаточными, оценивают внутренние утечки и механическое сопротивление самого ротатора. Если параметры на входе уже не соответствуют норме, поиск продолжают в распределителе, насосе, фильтрации и линиях. Такая последовательность позволяет не разбирать исправный узел из-за неисправности другого элемента.

Что проверяют после разборки

При дефектовке оценивают уплотнения, опорные и подшипниковые элементы, вал или другие детали вращающей части, посадочные поверхности, корпус и резьбовые соединения. Проверяют следы задиров, коррозии, деформации и неравномерного износа. Состав деталей зависит от конструкции, поэтому перечень и допустимые размеры уточняют по конкретной модели.

Отдельно анализируют причину повреждения. Загрязнение рабочей жидкости, повышенная нагрузка, удар, неправильное крепление или работа с недопустимым давлением способны повторно вывести из строя восстановленный узел. Ремонт должен устранять не только изношенную деталь, но и подтвержденную причину ее повреждения.

Когда ремонт целесообразен, а когда рассматривают замену

Ремонт имеет смысл, если корпус и основные посадки ремонтопригодны, а изношенные уплотнения, подшипниковые или другие сменные элементы доступны и могут быть установлены по корректной технологии. Возможность восстановления отдельных поверхностей зависит от материала, износа и допуска производителя.

Трещины корпуса, значительная деформация, критический износ посадок или отсутствие совместимых деталей могут сделать замену более обоснованной. Нельзя заранее утверждать, что восстановление всегда дешевле нового ротатора: решение принимают после дефектовки, оценки объема работ и требований к ресурсу.

Что проверить после ремонта

После сборки проверяют герметичность, плавность вращения в обоих направлениях и работу в допустимых режимах. Затем оценивают люфт и состояние соединений после установки на манипулятор. Если через ротатор проходят линии управления захватом, проверяют и их герметичность в соответствии со схемой конкретного оборудования.

Испытания проводят без нахождения людей в зоне возможного движения рабочего органа. Подвешенный груз или захват перед обслуживанием опускают и фиксируют предусмотренным способом. Нельзя искать гидравлическую течь рукой или разбирать соединения под давлением.

Что подготовить для диагностики

• точную модель ротатора и допустимые режимы из его документации
• условия появления симптома: направление, нагрузку и температуру жидкости
• сведения о давлении и расходе, которые получает узел при команде на вращение
• состояние шлангов, соединений, подвеса, креплений и рабочего органа

Симптомы ротатора: что они могут означать

Рывки, снижение скорости, люфт и течь дают повод для диагностики, но не определяют ремонт сами по себе. Сначала проверяют подачу и управление, затем локализуют механический или гидравлический дефект ротатора и только после этого выбирают ремонт, восстановление или замену.
