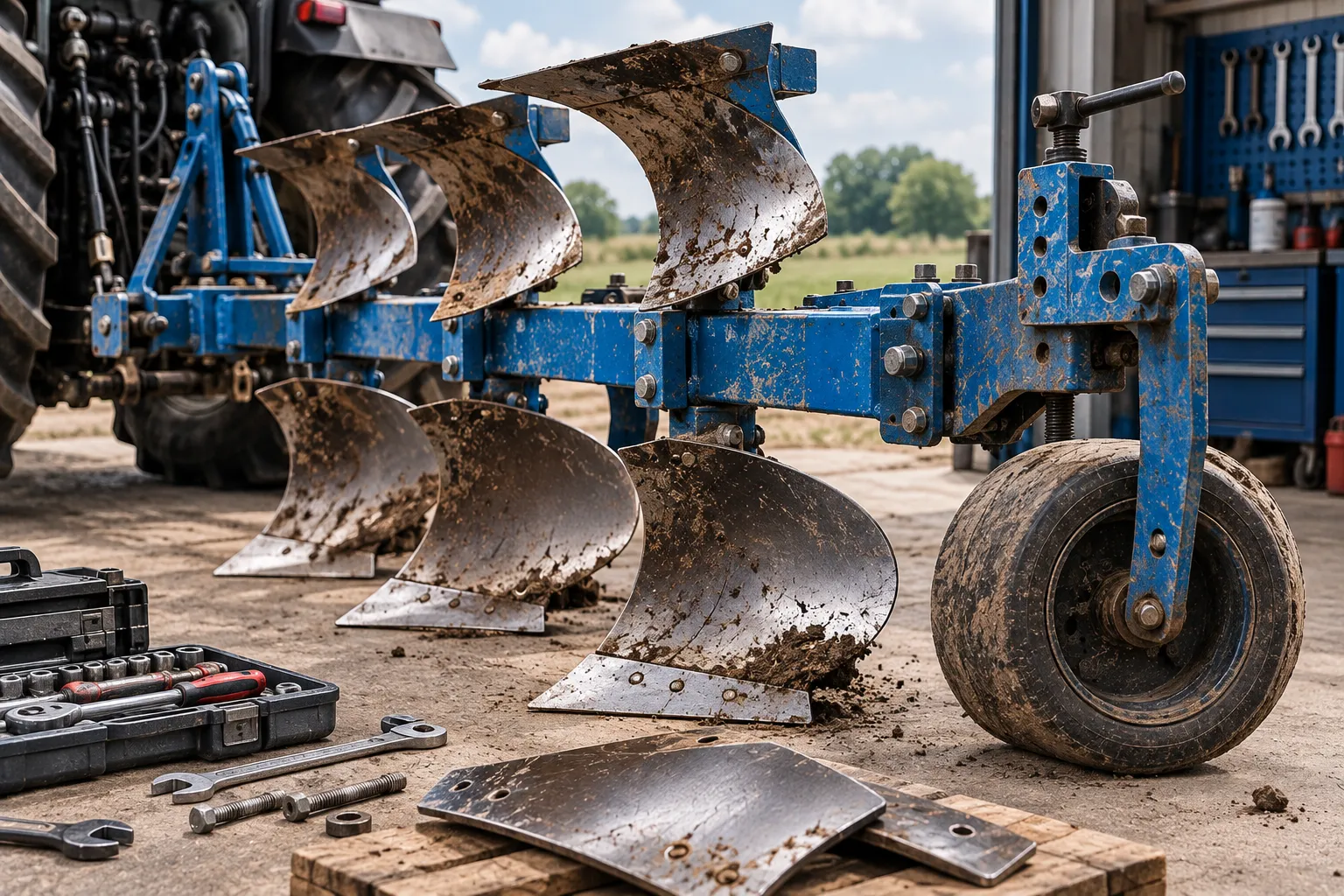

Ремонт плуга: типовые неисправности рамы, рабочих органов и опорного колеса

Неровная глубина вспашки, рост тягового сопротивления и ухудшение оборота пласта не всегда означают поломку одной детали. На работу плуга одновременно влияют износ рабочих органов, геометрия рамы, состояние опорного колеса, крепления и настройка агрегата с трактором. Поэтому перед ремонтом отделяют механический дефект от неправильной регулировки.

Как изнашиваются рабочие органы

Лемех подрезает пласт и участвует в заглублении корпуса. По мере износа меняются форма режущей кромки и рабочая геометрия, из-за чего плуг может хуже входить в почву и требовать большего тягового усилия. Если один корпус изношен заметно сильнее соседних, дополнительно проверяют его положение и крепление.

Отвал направляет и переворачивает пласт, а грудь отвала и другие защитные элементы принимают интенсивное абразивное воздействие. На разных плугах набор сменных деталей отличается, поэтому при дефектовке ориентируются на каталог конкретной модели. Оценивать пригодность только по оставшейся толщине без допустимого предела из документации недостаточно.

Лемехи, долота, отвалы и полевые доски

В конструкции плужного корпуса могут применяться лемех, сменное долото или носок, отвал, грудь отвала, полевая доска и другие изнашиваемые элементы. Каждая деталь влияет на свою часть процесса: вход корпуса в почву, подрезание, оборот пласта и устойчивость направления. Сильный износ одного элемента способен изменить нагрузку на соседние детали.

При замене сравнивают рабочие органы на всех корпусах. Смешение деталей разной геометрии или степени износа может дать неодинаковую работу корпусов. Наплавку или восстановление применяют только при наличии подходящей технологии для материала и конструкции. Произвольное наращивание металла способно изменить форму рабочей поверхности и распределение нагрузки.

Как отличить износ от неправильной настройки

Если плуг уводит в сторону, работает на разной глубине или оставляет неодинаковую борозду, сначала проверяют не только износ, но и установку агрегата. Значение имеют положение навески, продольное и поперечное выравнивание, регулировка первой борозды и опорного колеса в пределах, предусмотренных производителем.

Показательный признак механической проблемы - различие между отдельными корпусами при одинаковой настройке. Если один корпус расположен иначе, имеет погнутую стойку или сильно отличающийся комплект рабочих органов, регулировка всего плуга не устранит локальный дефект. Сначала восстанавливают геометрию и комплектность, затем выполняют настройку.

Что проверяют у рамы и стоек

После удара о камень, корень или другое препятствие осматривают раму, стойки корпусов, узлы навески и соединения. Ищут трещины, остаточную деформацию, смещение креплений и следы контакта деталей. Небольшое на вид отклонение стойки способно изменить угол корпуса и нагрузку на соседние элементы.

Геометрию оценивают по контрольным точкам и размерам, предусмотренным документацией. Сварочная правка или усиление рамы без учета материала и исходной конструкции может изменить жесткость и создать концентрацию напряжений. Решение о восстановлении принимают после дефектовки, а не по одному внешнему виду трещины.

Защита от перегрузки тоже требует проверки

На плугах применяют разные системы защиты корпусов от перегрузки: срезные элементы, механические или гидравлические устройства. Их задача - позволить корпусу отреагировать на препятствие без разрушения более дорогих частей конструкции. Конкретный принцип и настройки зависят от модели.

Если предусмотрен срезной болт, его нельзя заменять случайным крепежом только подходящего диаметра. Прочность и геометрия защитного элемента являются частью расчета узла. В других системах проверяют шарниры, пружины или гидравлические элементы по руководству производителя. Заклинившая или неправильно настроенная защита увеличивает риск деформации стойки и рамы.

Опорное колесо и глубина обработки

Опорное колесо помогает поддерживать заданную глубину, а в некоторых конструкциях участвует также в транспортном положении. Проверяют состояние шины или обода, подшипников, оси, креплений и регулировочного механизма. Люфт меняет фактическое положение плуга, а заедание не дает колесу свободно следовать по поверхности.

Если глубина меняется только на неровностях, причина может быть не в самом колесе, а в настройке навески или копировании рельефа. Если же колесо имеет заметный люфт, поврежденную ось или подклинивающий подшипник, регулировкой это не компенсировать. Сначала устраняют механический дефект, затем восстанавливают рабочую настройку.

Что проверить у дополнительных рабочих органов

Если плуг оснащен предплужниками, дисковыми ножами или другими дополнительными органами, их состояние тоже влияет на качество прохода. Проверяют крепления, износ, свободное вращение подшипниковых узлов и положение относительно основного корпуса в пределах, заданных изготовителем.

Не каждый плуг имеет одинаковый набор элементов, поэтому универсальные размеры установки не используют. При замене детали ориентируются на модель и каталог запчастей. Это особенно важно для правых и левых исполнений, разных корпусов и вариантов рабочей ширины.

Последовательность дефектовки перед ремонтом

Сначала очищают плуг настолько, чтобы были видны рабочие поверхности, сварные швы и крепления. Затем сравнивают состояние всех корпусов, фиксируют неравномерный износ и проверяют комплектность. После этого оценивают геометрию рамы и стоек, защитные устройства, шарниры и опорное колесо.

Если обнаружена трещина или деформация, устанавливают причину: удар, работа с неисправной защитой, ослабленное соединение или длительная перегрузка. Замена поврежденной детали без устранения причины может привести к повторной поломке. При сомнениях по материалу или технологии восстановления используют техническую документацию производителя.

Перед осмотром и ремонтом плуг опускают и надежно фиксируют. Поднятый агрегат нельзя считать безопасно удержанным только гидравликой трактора. Работы возле шарнирных и подпружиненных элементов выполняют с учетом накопленной механической или гидравлической энергии и требований руководства машины.

Что проверяют после ремонта

После замены или восстановления деталей снова сравнивают положение корпусов, затяжку креплений, работу защитных механизмов и свободное вращение опорного колеса. Если ремонт затрагивал раму или стойку, особенно важно подтвердить геометрию до полевой настройки.

Затем плуг настраивают по руководству конкретной модели и оценивают работу всех корпусов в одинаковых условиях. Регулировка должна завершать ремонт, а не скрывать деформацию или неодинаковый износ. Если после настройки один корпус продолжает работать иначе, возвращаются к его геометрии и комплектности.

Что проверить перед заказом деталей

• точную модель плуга и каталог деталей для конкретного исполнения
• степень износа рабочих органов на всех корпусах, а не только на одном
• геометрию рамы, стоек и узлов навески после ударов и перегрузок
• состояние защиты от перегрузки, опорного колеса и его регулировки

Типовые неисправности узлов плуга

При ремонте плуга сначала определяют, что именно изменило его работу: износ рабочих органов, деформация, неисправность защиты, люфт опорного колеса или настройка. Только после этого выбирают замену, восстановление или регулировку конкретного узла.
