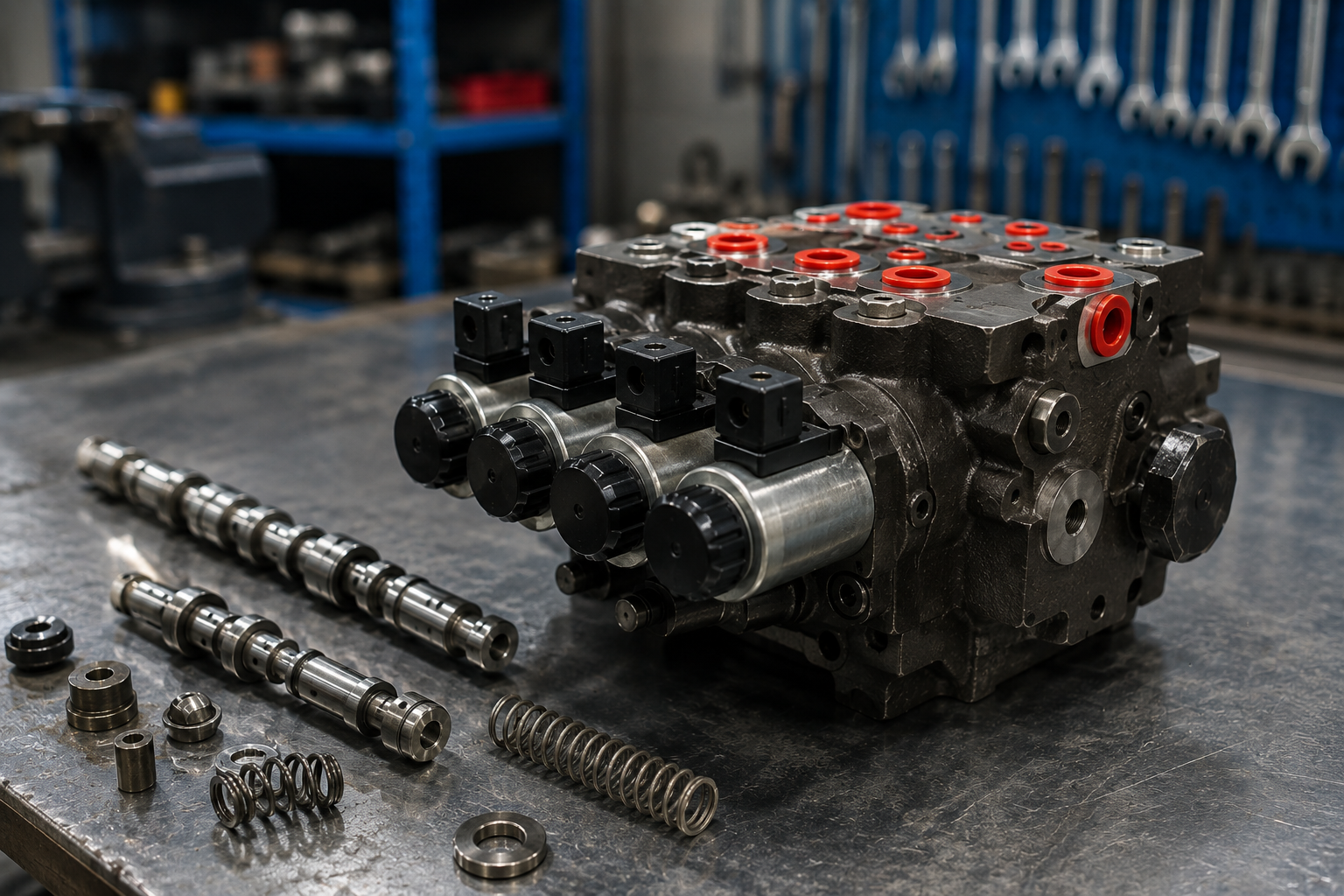

Ремонт гидрораспределителей: признаки неисправности, диагностика и восстановление
Гидрораспределитель управляет направлением потока рабочей жидкости и тем самым влияет на движение исполнительных механизмов гидросистемы. Если секция перестает переключаться, рабочий орган движется медленно или рывками, не удерживает положение либо система не развивает требуемое давление, причина может находиться в распределителе. Однако по одному симптому определить неисправный узел нельзя: похожие проявления возникают при проблемах с насосом, линиями управления, предохранительной аппаратурой и другими элементами системы.
Поэтому ремонт гидрораспределителей начинается не с разборки, а с диагностики. Ее задача - отделить неисправность самого распределителя от нарушений в остальной гидросистеме и определить состояние деталей, которые влияют на герметичность и перемещение золотника.
В золотниковом гидрораспределителе перемещающийся золотник соединяет и разобщает внутренние каналы корпуса. В зависимости от схемы и положения золотника поток направляется к нужной полости гидроцилиндра или гидромотора либо отводится в сливную линию. Конструкция конкретного распределителя может включать секции, клапаны, механический, гидравлический или электрогидравлический привод и другие элементы.
На работу узла особенно влияют состояние прецизионной пары "золотник - корпус", чистота рабочей жидкости, состояние уплотнений и управляющих элементов. Загрязнения способны препятствовать свободному перемещению золотника и повреждать рабочие поверхности. Износ сопряжений увеличивает внутренние утечки. Неисправности привода или управляющего контура могут не позволять золотнику занять требуемое положение даже при исправной гидравлической части.
Проверка распределителя оправдана при нескольких характерных проявлениях:
Эти признаки нельзя считать готовым диагнозом. Например, недостаточный расход может быть связан не только с положением золотника, но и с насосом, линией управления или другой арматурой. Самопроизвольное движение нагрузки также требует проверки всего контура, поскольку внутренние утечки возможны в нескольких узлах.
Твердые частицы могут попадать в зазоры, каналы и управляющие отверстия. Они вызывают заедание подвижных элементов, засорение малых проходов и повреждение рабочих поверхностей. Наличие рисок, задиров и заусенцев на золотнике или в отверстии корпуса может указывать на загрязнение системы, но окончательный вывод делают после осмотра и проверки.
Уровень внутренних перетечек в золотниковом распределителе зависит в том числе от состояния сопряженных поверхностей и предусмотренных конструкцией зазоров между золотником и корпусом. При износе этих поверхностей зазоры могут увеличиваться, а вместе с ними растут внутренние утечки. В результате исполнительный механизм может хуже удерживать нагрузку, а часть потока будет проходить по нежелательному пути.
Свободному перемещению золотника могут мешать загрязнения, повреждения поверхностей, деформация отдельных деталей или другие механические причины. В распределителях с электрическим или гидравлическим управлением дополнительно проверяют наличие и корректность управляющего сигнала.
Внешняя утечка не всегда означает износ золотниковой пары. Источником могут быть уплотнения, стыки секций, присоединения и другие герметизируемые участки. Место утечки сначала локализуют, после чего определяют причину.
Для распределителей с электромагнитным или пилотным управлением необходимо отдельно проверять соответствующий привод. Отсутствие электрического сигнала, неисправность катушки, недостаточное пилотное давление или нарушение передачи управляющего сигнала могут выглядеть как механическая неисправность основного золотника.
Диагностику проводят системно, начиная с условий возникновения неисправности и схемы конкретной машины. Для распределителей тракторов, погрузчиков, экскаваторов и другой спецтехники общий принцип одинаков: сначала исключают неисправности соседних элементов гидросистемы, затем проверяют конкретную конструкцию распределителя и его систему управления. Нужны модель распределителя, гидравлическая схема, рабочие режимы, сведения о жидкости и фильтрации, а также описание того, когда и при каких операциях появился симптом.
Сначала проверяют внешние признаки и работу гидросистемы без необоснованной разборки. Оценивают управляющие сигналы, давление и расход в предусмотренных контрольных точках, состояние соединений и характер работы исполнительного механизма. Результаты сопоставляют с технической документацией оборудования.
Если данные указывают на неисправность распределителя, узел дефектуют. Проверяют каналы на загрязнение, состояние золотника и отверстия корпуса, пружин, толкателей, уплотнений и других деталей конкретной конструкции. Особое внимание уделяют рискам, задирам, заусенцам и признакам износа рабочих поверхностей.
Для прецизионных сопряжений недостаточно только визуального осмотра. Возможность дальнейшей эксплуатации или восстановления определяется измерениями и требованиями документации конкретного агрегата.
Состав ремонта зависит от результатов дефектовки. В одном случае достаточно устранить загрязнение и заменить поврежденные уплотнительные или управляющие элементы. В другом требуется работа с изношенными деталями или замена элементов, восстановление которых не обеспечивает требуемых параметров.
При ремонте могут выполняться:
Нельзя считать механическую обработку или восстановление золотниковой пары универсальным решением. Размеры, геометрия и зазоры определяют характеристики распределителя, поэтому допустимость такой операции устанавливают после измерений и с учетом технической документации.
Решение зависит от характера повреждений, ремонтопригодности корпуса и прецизионных деталей, наличия документации и комплектующих, а также требований к дальнейшей работе агрегата. Замена отдельных элементов имеет смысл только тогда, когда остальные критичные поверхности сохраняют допустимое состояние.
Если корпус или золотник имеют повреждения, которые невозможно устранить с сохранением требуемой геометрии и зазоров, восстановление может быть технически нецелесообразным. Поэтому заранее утверждать, что ремонт обязательно будет выгоднее нового узла, некорректно.
Сборка распределителя не завершает ремонт. Необходимо убедиться, что золотник и управляющие элементы перемещаются штатно, внешние утечки отсутствуют, а узел выполняет предусмотренные функции. Конкретные контролируемые параметры и режимы испытаний выбирают по типу распределителя и его технической документации.
ООО "Агропромтехсервис" указывает на сайте выполнение ремонта гидрораспределителей и испытаний гидравлических агрегатов на испытательно-обкаточных стендах. При обращении с распределителем конкретной машины или модели сначала определяют характер неисправности и ремонтопригодность узла, а состав восстановления - по результатам дефектовки.
Неисправность гидрораспределителя нельзя надежно определить только по внешнему симптому. Потеря скорости, нестабильное движение, утечки или заедание требуют последовательной проверки гидросистемы, управляющего контура и самого распределителя. Способ восстановления выбирают после дефектовки, измерений и сверки с документацией конкретного агрегата.
Разборку и другие работы с разгерметизацией гидросистемы выполняют квалифицированные специалисты после безопасной остановки оборудования и снятия остаточного давления. Диагностические измерения давления и расхода, если они предусмотрены документацией, могут проводиться при работающей системе в контролируемом режиме и с соблюдением требований безопасности.
