Регулируемый гидронасос: как меняется подача и где применяется регулирование

Регулируемый гидронасос нужен там, где требуемый поток меняется в течение рабочего цикла. В отличие от насоса постоянного рабочего объема, он может изменять количество жидкости, вытесняемое за один оборот. Это позволяет согласовывать подачу с потребностью исполнительных механизмов, но результат зависит не только от самого насоса, а от схемы и настройки управления.

Чем регулируемый насос отличается от нерегулируемого

У насоса постоянного рабочего объема геометрическая подача за оборот практически не меняется штатным управляющим механизмом. При заданной частоте вращения теоретический поток остается примерно постоянным, а лишний расход в простых схемах приходится направлять через распределительную или регулирующую аппаратуру.

В регулируемом насосе рабочий объем меняется в пределах, предусмотренных конструкцией. Поэтому при той же частоте вращения можно уменьшать или увеличивать теоретическую подачу без изменения скорости приводного двигателя. Фактический расход будет ниже теоретического из-за внутренних утечек и зависит от температуры, вязкости, давления и состояния агрегата.

Как изменяется рабочий объем

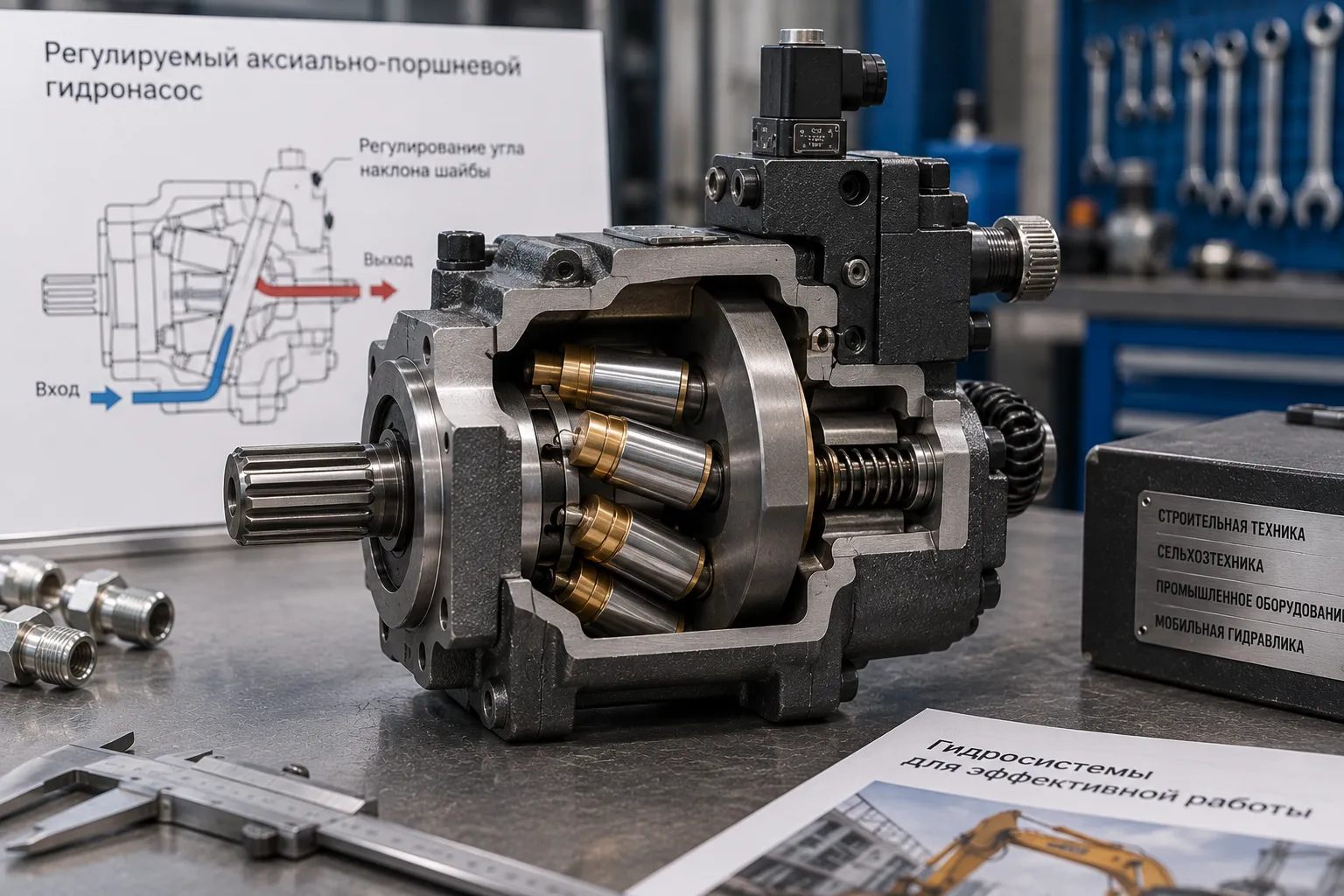

В распространенном аксиально-поршневом насосе с наклонным диском изменение угла диска меняет ход поршней. Чем меньше ход, тем меньше объем рабочих камер, вытесняемый за один оборот. При увеличении угла рабочий объем возрастает до установленного максимума. В конструкциях с наклонным блоком механизм иной, но принцип регулирования тот же - изменяется геометрический объем насоса.

Положение регулирующего механизма задается системой управления. Она может реагировать на давление, сигнал нагрузки, ограничение мощности или внешнюю команду. Минимальный и максимальный рабочий объем, скорость изменения подачи и допустимые режимы берут из паспорта конкретной модели.

Что делает регулятор давления

Регулятор давления уменьшает рабочий объем, когда давление достигает заданного уровня по характеристике насоса. Насос при этом не перестает вращаться, но его подача может снизиться до величины, необходимой для компенсации утечек и поддержания состояния системы. Такое управление помогает не отправлять полный поток через предохранительный клапан в режиме, когда исполнительному механизму уже не требуется движение.

Настройку регулятора нельзя рассматривать отдельно от защитной аппаратуры. Предохранительный клапан и компенсатор давления выполняют разные функции, а их уставки должны быть согласованы по документации машины. Самовольное повышение настройки ради большего усилия увеличивает нагрузку на насос и остальные элементы контура.

Как работает управление по сигналу нагрузки

В системе load sensing насос получает сигнал о давлении нагрузки и изменяет рабочий объем так, чтобы поддерживать требуемый перепад на управляющих элементах. Когда потребителю нужен больший поток, насос увеличивает подачу. При уменьшении запроса рабочий объем снижается. Точная логика зависит от конструкции распределителей и регулятора.

Преимущество такой схемы проявляется при переменной нагрузке и расходе, потому что насос не обязан постоянно подавать максимальный поток. Но неисправность или неправильное подключение сигнальной линии способно изменить работу всей системы. Поэтому при диагностике проверяют не только насос, но и линию сигнала нагрузки, распределитель и настройки.

Для чего нужен регулятор мощности или крутящего момента

Мощность гидропривода связана одновременно с расходом и давлением. Если нагрузка растет, насос при полном рабочем объеме может потребовать от двигателя больше мощности, чем тот способен длительно отдать. Регулятор мощности уменьшает рабочий объем по мере роста давления и тем самым ограничивает нагрузку на привод.

Такое управление применяют там, где один двигатель питает гидросистему с сильно меняющимися режимами. Оно не увеличивает доступную мощность, а перераспределяет ее: при высоком давлении допустимый расход уменьшается. Конкретную характеристику регулирования проверяют по диаграмме производителя.

Где регулирование дает практический эффект

Регулируемые насосы применяют в мобильной технике, промышленных установках, станочных гидроприводах и гидростатических передачах. Они особенно полезны, когда рабочий цикл включает длительные периоды малого расхода, смену нескольких режимов или необходимость управлять скоростью исполнительных механизмов без постоянного дросселирования полного потока.

Например, при ожидании команды системе может требоваться только небольшой поток, а во время быстрого движения цилиндра - существенно больший. Регулируемый насос способен менять подачу под эти условия. Реальная экономия энергии и снижение нагрева зависят от полного контура, КПД, настроек и продолжительности каждого режима.

Почему регулируемый насос не всегда лучше

Регулирование усложняет агрегат и систему управления. Если машине постоянно требуется один и тот же поток, преимущества переменного рабочего объема могут быть небольшими. Кроме того, неправильно выбранный тип регулятора способен давать медленную реакцию, нестабильность или несовместимость с распределителем.

Нельзя оценивать насос только по максимальному рабочему объему и давлению. Для реального цикла важны диапазон оборотов, время работы на разных нагрузках, требования к динамике, условия на входе, допустимое давление в корпусе и дренажной линии, охлаждение и чистота жидкости.

Что сверить при подборе или замене

Сначала определяют требуемый расход и давление на разных этапах цикла, частоту вращения привода и доступную мощность. Затем выбирают тип управления: компенсацию давления, load sensing, ограничение мощности, пропорциональное управление рабочим объемом или другое исполнение, предусмотренное схемой.

Для физической совместимости сверяют направление вращения, вал, фланец, расположение портов, рабочую жидкость и требования к дренажу. Даже насос с тем же рабочим объемом может оказаться несовместимым из-за другого регулятора или присоединения. При замене важно перенести не только гидравлическую мощность, но и логику управления.

Почему падение подачи не всегда означает износ насоса

Если машина стала двигаться медленнее, регулируемый насос может быть исправен, но работать с уменьшенным рабочим объемом из-за команды регулятора. Причиной бывают настройка компенсатора, отсутствие корректного сигнала нагрузки, ограничение на входе, проблема с приводом или неисправность распределителя.

Диагностика включает измерение давления и расхода при известных оборотах и управляющих сигналах. Одновременно проверяют состояние жидкости, фильтрацию, всасывание, дренаж и реакцию регулятора. Разборка без проверки системы может привести к ремонту исправного насоса. Работы выполняют на отключенном и безопасно подготовленном оборудовании по документации конкретной гидросистемы.

Что нужно знать до выбора насоса

• требуемый расход и давление на разных этапах рабочего цикла
• диапазон оборотов и доступную мощность приводного двигателя
• нужный тип управления и логику работы распределителей
• условия всасывания, дренажа, охлаждения и свойства рабочей жидкости

Способы регулирования и их задачи

Регулируемый гидронасос меняет подачу за счет изменения рабочего объема, а не потому, что самостоятельно задает нужное давление. Выбор такого агрегата начинается с рабочего цикла и типа управления, после чего сверяют гидравлические, механические и монтажные параметры конкретной модели.
