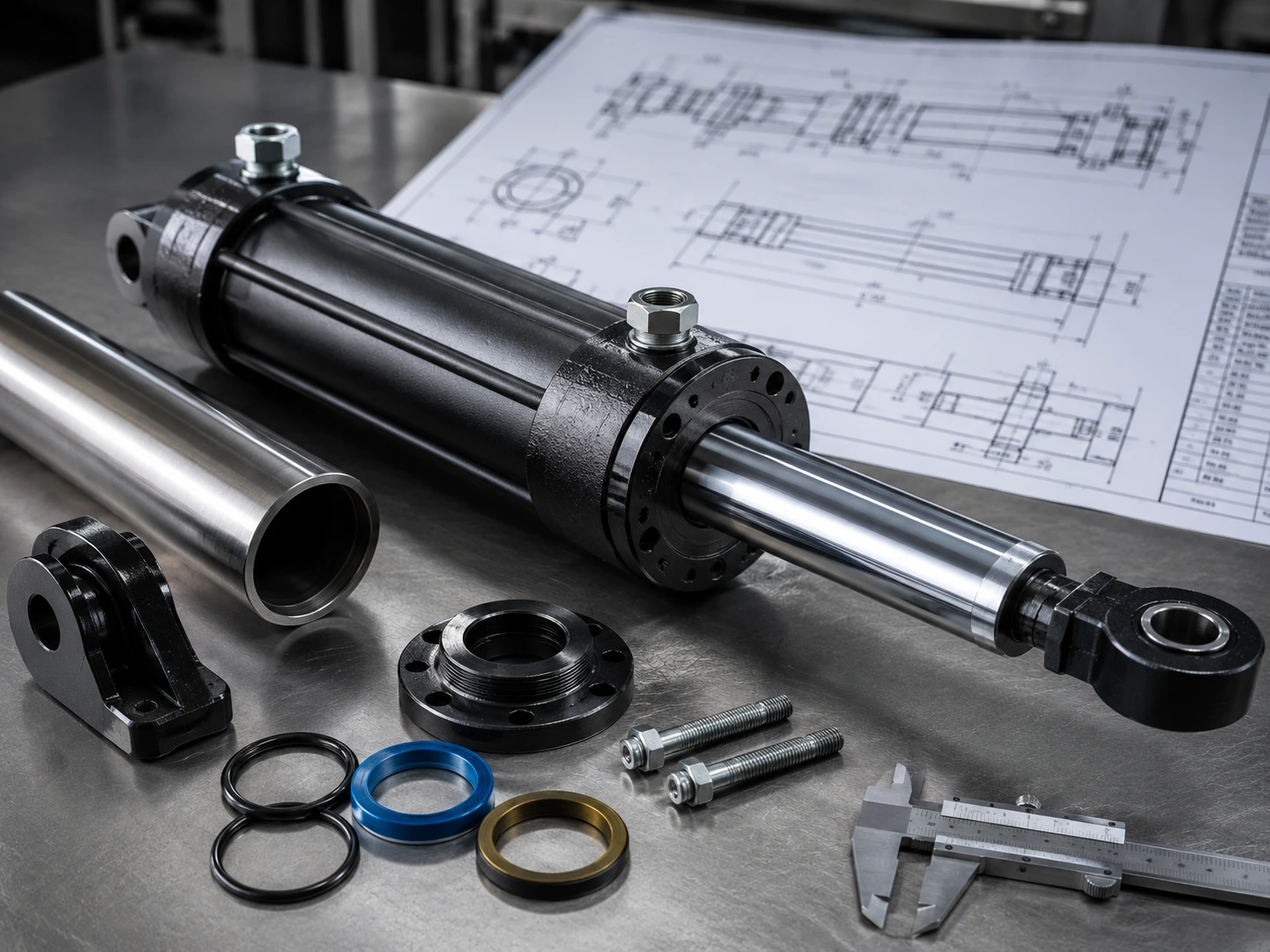

Гидроцилиндр на заказ: какие параметры нужны для изготовления и почему важен чертеж
Гидроцилиндр на заказ нужен, когда стандартный узел не подходит по размерам, креплениям, усилию, ходу штока или условиям работы. Такая ситуация часто встречается при ремонте спецтехники, модернизации оборудования, замене редкого импортного узла или восстановлении машины, для которой уже сложно найти оригинальные запчасти.
На первый взгляд задача кажется простой: снять старый гидроцилиндр, измерить его и сделать новый по тем же размерам. Но на практике ошибка даже в одном параметре может привести к проблемам при установке, утечкам, недостаточному усилию, перекосу штока или быстрому износу уплотнений.
Поэтому изготовление гидроцилиндра начинается не с металлообработки, а со сбора исходных данных. Чем точнее размеры, чертеж и описание условий работы, тем выше вероятность получить узел, который встанет на место без доработок и будет нормально работать под нагрузкой.
Для изготовления гидроцилиндра на заказ обычно нужны:
Если чертежа нет, часто можно работать по образцу. Но чем сложнее гидроцилиндр и чем выше нагрузка, тем важнее точные размеры и понимание условий работы.
Гидроцилиндры под заказ изготавливают не только для нестандартных проектов. Часто это практичное решение для техники, где оригинальный узел стоит дорого, долго поставляется или уже снят с производства.
Изготовление может понадобиться, если:
В таких случаях важно не просто повторить внешний вид детали, а понять, какую нагрузку она будет принимать, как она крепится, под каким давлением работает и в каких условиях эксплуатируется.
Гидроцилиндр по чертежам заказчика изготовить проще и безопаснее с точки зрения ошибок, потому что чертеж фиксирует не только общие размеры, но и критичные технические параметры.
По чертежу можно точно определить длину корпуса, ход штока, диаметры, посадочные размеры, типы резьб, размеры проушин, вилок или фланцев, расположение портов, межосевые расстояния, допуски и требования к материалам.
Без чертежа часть данных приходится восстанавливать по старому узлу. Это возможно, но если образец изношен, погнут, переделан или уже ремонтировался, есть риск перенести ошибку в новый гидроцилиндр.
Чертеж особенно важен, если гидроцилиндр работает в тяжелом режиме: на спецтехнике, сельхозмашинах, прессовом оборудовании, подъемных механизмах, навесном оборудовании или производственной линии.
Да, в некоторых случаях можно заказать гидроцилиндр по размерам или по старому образцу. Для этого старый узел осматривают, измеряют, разбирают при необходимости и восстанавливают параметры.
Но важно понимать ограничение: образец показывает, каким гидроцилиндр стал после эксплуатации, а не всегда каким он был изначально. На нем могут быть:
Если производить новый узел строго по изношенному образцу, можно повторить дефект. Поэтому при работе без чертежа важно не просто "снять размеры", а оценить состояние старого гидроцилиндра и понять, какие параметры нужно восстановить до нормального значения.
Ход штока показывает, на какое расстояние гидроцилиндр выдвигается. Это один из ключевых параметров, потому что от него зависит рабочая амплитуда механизма.
Если ход будет меньше нужного, оборудование не выполнит полный цикл. Если больше - возможен упор в конструкцию, перекос, перегрузка креплений или повреждение механизма.
Важно знать не только ход, но и габаритную длину гидроцилиндра. Обычно фиксируют:
Эти размеры определяют, встанет ли гидроцилиндр на технику без переделки креплений.
Диаметр штока влияет на прочность, устойчивость к изгибу и ресурс узла. Слишком тонкий шток может не выдержать боковых нагрузок, особенно если механизм работает с перекосами или ударными нагрузками.
При подборе диаметра учитывают:
Диаметр поршня связан с усилием гидроцилиндра. Чем больше площадь поршня, тем больше усилие при заданном давлении.
Если диаметр выбран неправильно, гидроцилиндр может не развивать нужную силу или, наоборот, создавать нагрузку, на которую не рассчитана конструкция оборудования. Поэтому важен именно внутренний диаметр гильзы или диаметр поршня, а не только внешний размер корпуса.
Крепления должны совпадать с посадочными местами на технике. Даже небольшой промах по размерам может привести к тому, что узел не получится установить без доработок.
Чаще всего встречаются:
Нужно указать диаметры отверстий, ширину проушин, межосевые расстояния, толщину элементов и расположение крепежных точек.
Рабочее давление влияет на расчет усилия, подбор материалов, уплотнений и конструктивных решений. Нельзя ориентироваться только на внешний размер старого гидроцилиндра, если неизвестно, в какой системе он работает.
Важно указать:
Если давление неизвестно, стоит хотя бы указать модель техники или оборудования, где будет использоваться узел: по этим данным проще восстановить требования к системе.
Для подключения рукавов и трубопроводов нужно знать тип присоединений. Ошибка в резьбе или расположении портов может усложнить монтаж и потребовать переходников.
Нужно зафиксировать:
Гидроцилиндр может работать в разных условиях: пыль, грязь, влага, низкие температуры, высокая нагрузка, частые циклы, агрессивная среда. От этого зависят материалы, уплотнения, покрытие штока и требования к защите.
При заказе важно указать:
Чтобы производителю не пришлось несколько раз уточнять параметры, лучше сразу подготовить полный набор данных.
Минимальный список:
Если часть параметров неизвестна, это не всегда мешает начать работу. Но тогда лучше передать старый образец или хотя бы фотографии узла, креплений, шильдика техники и места установки.
Недостаток данных может привести не просто к задержке производства, а к ошибкам в готовом изделии.
Возможные проблемы:
Поэтому лучше потратить время на замеры и уточнение параметров до производства, чем исправлять ошибку после установки.
Общий процесс обычно выглядит так:
Если гидроцилиндр изготавливается вместо старого, важно также понять, почему прежний узел вышел из строя. Иногда проблема была не в самом цилиндре, а в перекосе механизма, загрязненном масле, неправильном давлении или поврежденных креплениях.
Ремонт бывает выгодным, если корпус, шток и основные элементы можно восстановить. Но иногда производство нового гидроцилиндра разумнее.
Изготовление нового узла может быть целесообразным, если:
В таких случаях новый гидроцилиндр можно сделать не просто копией старой детали, а узлом под реальную задачу.
Одной общей длины недостаточно. Нужны ход штока, межосевые расстояния, размеры креплений, диаметр штока, диаметр поршня и другие параметры.
Если не указать давление, можно получить узел, который внешне подходит, но не рассчитан на реальную нагрузку.
Иногда новый гидроцилиндр изготавливают правильно, но он быстро изнашивается из-за разбитых пальцев, овальных отверстий, перекоса или люфта в креплениях.
Старый гидроцилиндр мог быть деформирован или переделан. Перед копированием нужно понять, какие размеры являются рабочими, а какие появились из-за износа.
Для легкого режима и тяжелой спецтехники требования к узлу могут отличаться. Если не указать условия работы, сложнее правильно подобрать материалы, уплотнения и защиту штока.
Перед тем как заказать гидроцилиндр, желательно подготовить:
Если точных данных нет, лучше сообщить это сразу. В таком случае специалисты смогут подсказать, какие размеры нужно снять и какие параметры критичны именно для этой задачи.
Гидроцилиндр на заказ нельзя изготавливать только по примерному описанию. Для нормального результата нужны точные размеры, ход штока, крепления, рабочее давление, присоединения, условия эксплуатации, чертеж или образец.
Чертеж ускоряет производство гидроцилиндров и снижает риск ошибки, потому что фиксирует размеры, допуски, крепления и конструктивные особенности. Если чертежа нет, можно работать по старому образцу, но важно учитывать его износ и возможные деформации.
Перед заказом лучше собрать все доступные данные и заранее уточнить, в каких условиях будет работать узел. В ООО "Агропромтехсервис" можно обратиться за изготовлением и восстановлением гидроцилиндров для спецтехники и оборудования. Специалисты помогают уточнить размеры, оценить старый образец, подобрать материалы, уплотнения и конструкцию под реальные условия работы. Компания работает с гидравликой с 1989 года, поэтому при изготовлении учитывает не только геометрию детали, но и нагрузку, крепления, давление и причины выхода старого узла из строя.
