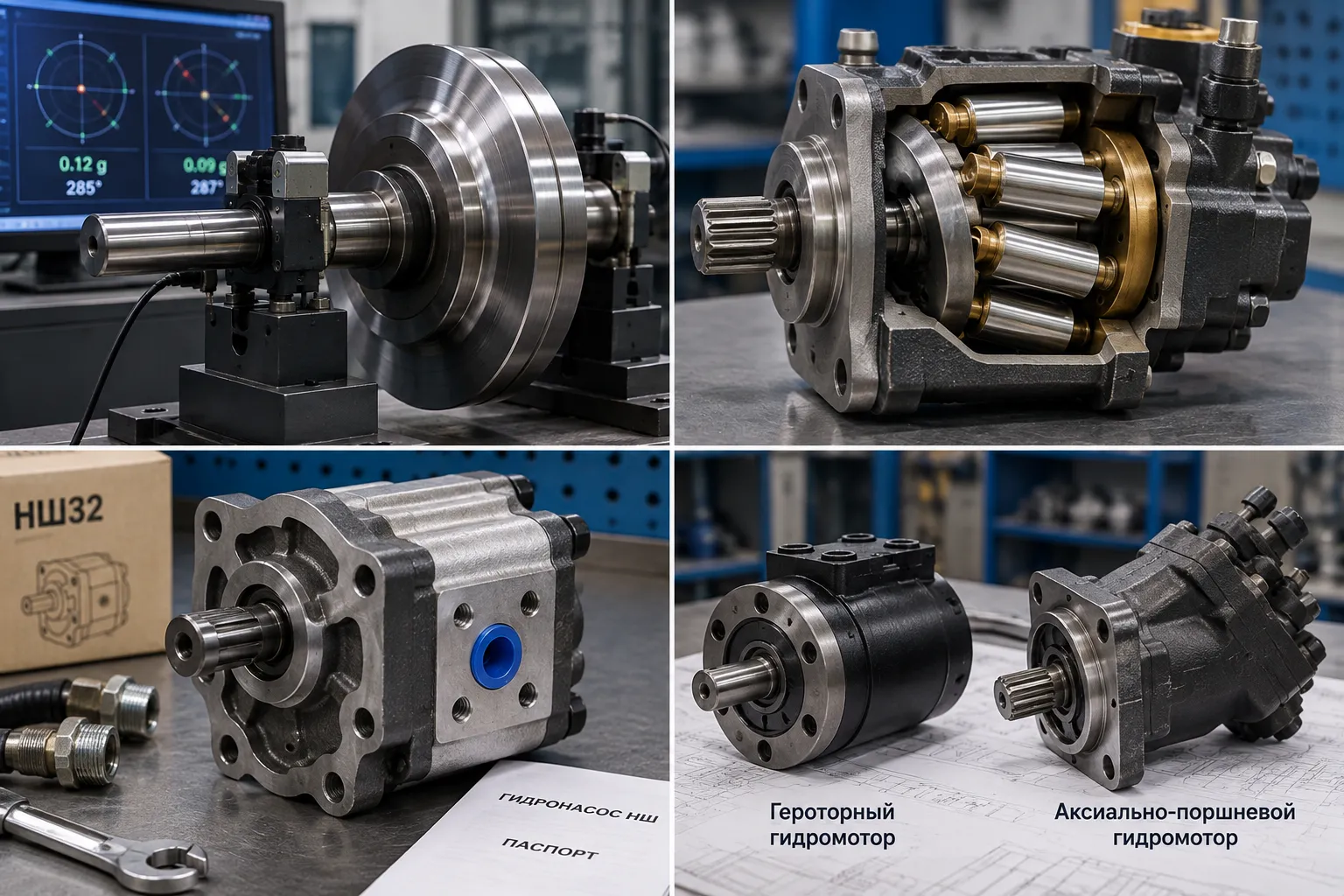

Героторный и аксиально-поршневой гидромотор: различия и выбор под задачу

Для привода вращения недостаточно выбрать гидромотор по одному значению давления. Нужны требуемый крутящий момент, частота вращения, расход, режим работы и доступное место установки. Героторная и аксиально-поршневая конструкции решают разные задачи, хотя диапазоны отдельных моделей могут пересекаться.

Как создается вращение

В героторном гидромоторе, который относится к орбитальным конструкциям, рабочие камеры образуются между внутренним и наружным профилированными элементами. Подача жидкости последовательно нагружает камеры и создает вращающий момент. Такие моторы часто применяют там, где нужна сравнительно низкая частота вращения и значительный момент без сложной механической передачи.

В аксиально-поршневом гидромоторе давление действует на поршни блока цилиндров. Через наклонный диск или наклонный блок усилие превращается во вращение вала. Существуют исполнения с постоянным и регулируемым рабочим объемом, для открытых и замкнутых контуров. Конкретная конструкция определяется серией.

Момент, скорость и давление

При прочих равных больший рабочий объем гидромотора дает больший теоретический момент на оборот, но требует большего расхода для той же частоты вращения. Реальный результат зависит от перепада давления и потерь. Поэтому фраза "героторный всегда сильнее" неверна: сравнивают значения конкретных моделей в допустимом длительном и кратковременном режимах.

По рабочему давлению граница между конструкциями не жесткая. Например, Danfoss указывает для орбитальных моторов Char-Lynn непрерывное давление до 225 бар, а для аксиально-поршневых моторов постоянного рабочего объема - диапазон 210-480 бар. При этом отдельные орбитальные семейства рассчитаны на давление до 350 бар. Для конкретного привода сравнивают допустимые длительное и кратковременное давления, рабочий перепад и ограничения по сливу и дренажу.

Героторный мотор часто удобен для низкооборотного привода рабочего органа, например шнека или подающего механизма. Аксиально-поршневой рассматривают для ходовой гидростатической передачи или привода с широким диапазоном скоростей и регулированием рабочего объема. При высоком длительном давлении выбор определяют по паспорту модели, а не по названию конструкции.

Какие данные нужны для подбора

Сначала определяют нагрузку на валу, диапазон скорости и характер цикла: постоянная работа, частые пуски, реверс, возможные перегрузки. Затем сверяют доступные расход и давление, допустимое давление в сливной или дренажной линии, свойства жидкости, КПД, тип вала и крепления. Для удержания нагрузки может требоваться отдельное решение в гидросхеме; сам гидромотор не следует считать тормозом без подтверждения производителя.

Если привод работает рывками или теряет момент, нельзя автоматически менять мотор. Сначала проверяют питание потоком, настройку клапанов и нагрузку, затем измеряют параметры мотора в допустимом режиме.

Как связаны момент, скорость и расход

Теоретический крутящий момент растет с рабочим объемом и перепадом давления на гидромоторе. Частота вращения при данном расходе, наоборот, уменьшается при увеличении рабочего объема. Поэтому запрос "больше момент и больше скорость" нельзя решить выбором типа мотора без расчета доступного расхода и давления. Реальные значения отличаются от теоретических из-за механических и объемных потерь, особенно на пуске и при малой скорости.

Для сравнения двух моделей используют не только максимальный момент из каталога. Нужны непрерывный момент при рабочей скорости, пусковой момент, допустимая нагрузка на вал и время работы в пиковом режиме. Если для достижения требуемого момента нужен перепад выше длительно допустимого, кратковременный паспортный максимум не делает выбор пригодным для постоянной работы.

Практические сценарии выбора

• Низкооборотный привод рабочего органа с высоким моментом при пуске: рассматривают героторное исполнение с подходящим рабочим объемом и проверяют устойчивость на требуемой малой скорости.
• Ходовой гидростатический привод или механизм с широким диапазоном скорости: оценивают аксиально-поршневой мотор, в том числе регулируемый, вместе с насосом и системой управления.
• Частые реверсы и длительная работа при высоком перепаде: сравнивают непрерывные характеристики, охлаждение, дренаж и условия смазки, а не только пиковое давление.
• Радиальная или осевая нагрузка от рабочего органа: проверяют допустимую нагрузку на вал или предусматривают отдельную опору. Не каждый гидромотор рассчитан на прямое восприятие такой нагрузки.

Какие данные передать для подбора

Нужны требуемый момент на валу по этапам цикла, диапазон оборотов, доступный расход, давление до и после мотора, продолжительность пуска и перегрузок, температура и свойства жидкости. Отдельно указывают способ крепления, тип вала, наличие внешней опоры и требования к остановке или удержанию нагрузки. Для замкнутого контура важны подпитка и охлаждение, для открытого - допустимое давление в сливной и дренажной линиях.

После выбора проверяют рабочую точку на характеристике конкретной модели. Если мотор работает у границы допустимого режима, нужно оценить не только расчетный момент, но и тепловой режим и срок действия пиков. Это предотвращает ситуацию, когда агрегат подходит по одному числу в каталоге, но не выдерживает реальный цикл.

Пуск, реверс и удержание нагрузки

Пусковой момент может быть ниже момента в установившемся режиме из-за трения и особенностей распределения жидкости. Для механизма, который регулярно стартует под нагрузкой, этот параметр важнее одной максимальной цифры в каталоге. При частых реверсах учитывают переходные давления и требования к подпитке, чтобы мотор не работал в условиях, на которые не рассчитан.

Остановка подачи не гарантирует удержания подвешенного груза или механизма на склоне. Внешняя нагрузка способна проворачивать вал, а внутренние утечки - вызывать медленное движение. Если требуется удержание, его обеспечивают предусмотренным тормозом и клапанной схемой; параметры этих устройств выбирают по документации машины.

Сравнение конструкций по выбору привода

Что учитывать при работе на малой скорости

Для низкооборотного привода важна не только паспортная минимальная частота вращения. Сравнивают пусковой момент, равномерность вращения под нагрузкой, допустимый перепад давления и требования к сливной или дренажной линии. Орбитальные героторные моторы часто выбирают именно для низкой скорости и высокого момента, но пригодность конкретной модели подтверждают ее характеристиками.

Аксиально-поршневая конструкция тоже может обеспечивать высокий пусковой момент и устойчивую работу на малых оборотах в специализированных исполнениях. Поэтому тип мотора не заменяет проверку рабочей точки. Если механизму нужна очень малая скорость без рывков, оценивают данные производителя для этого режима, а не экстраполируют характеристики с номинальной скорости.

Выбор между героторным и аксиально-поршневым гидромотором делают по рабочей точке и схеме привода. Паспорт конкретного агрегата важнее общего сравнения двух конструкций.
