Гидрораспределители: секреты диагностики неисправностей без полной разборки узла
Гидрораспределитель — мозг любой гидравлической системы, отвечающий за направление потоков жидкости и управление исполнительными механизмами. Когда цилиндр не держит нагрузку, стрела самопроизвольно опускается или рукоятка уходит в нейтраль рывками, механики часто грешат на гидроцилиндры или насос. Но в половине случаев корень зла — именно распределитель. Полная разборка и дефектовка требуют времени и денег, поэтому важно уметь определить неисправность по косвенным признакам. Рассказываем, на что обращать внимание.
Если в районе рукояток или электромагнитов появляется масло, изношены уплотнения золотников. В дешёвых распределителях это часто случается из-за грязного масла, царапающего золотник и манжеты. Течь — не просто потеря масла, а риск подсоса воздуха при обратном ходе, что ведёт к рывкам гидроцилиндра.
Возможно, золотник заклинило из-за механической деформации, попадания грязи или износа центрирующей пружины. На некоторых секционных распределителях пружины подобраны так, что износ одного узла нарушает синхронизацию всей секции. Если рукоятка возвращается с задержкой и стуком — проверьте и механизм центрирования, и чистоту масла.
Гул при подъёме нагрузки часто говорит о кавитации на входе в распределитель или внутренних перетечках через изношенные золотниковые пары. Стук в золотниковой коробке может возникать из-за гидроударов при резком закрытии клапанов — проверьте настройку предохранительного клапана и плавность срабатывания.
Если какая-то секция греется сильнее других при работе, в ней велики внутренние утечки. Масло под давлением перепускается мимо золотника в слив, превращая механическую энергию в тепло. Это явный признак износа золотниковой пары или корпуса.
При исправном насосе и чистом фильтре «вялая» скорость на выходе из распределителя указывает на большие внутренние перетечки. Обычно это либо изношенный золотник/гильза, либо негерметичный предохранительный клапан, который сливает часть потока в бак уже на малых нагрузках.
Поднимите груз и переведите рукоятку в нейтраль. Если стрела или навеска начинает медленно опускаться, неисправен либо гидроцилиндр (внутренние перетечки поршня), либо гидрозамок (если есть), либо золотник распределителя. Чтобы отличить одно от другого: перекройте магистраль цилиндра краном или заглушкой. Если опускание прекратилось — проблема в распределителе. Если продолжается — в цилиндре.
Приложите металлический стержень к корпусу работающего распределителя и послушайте: ровное гудение — норма, посторонние щелчки, скрежет или прерывистый шум — признак кавитации, ударов золотника или изношенных клапанов.
Сравните температуру разных секций распределителя и шлангов. Участок с аномально высокой температурой — место утечек. Так можно локализовать проблемную секцию.

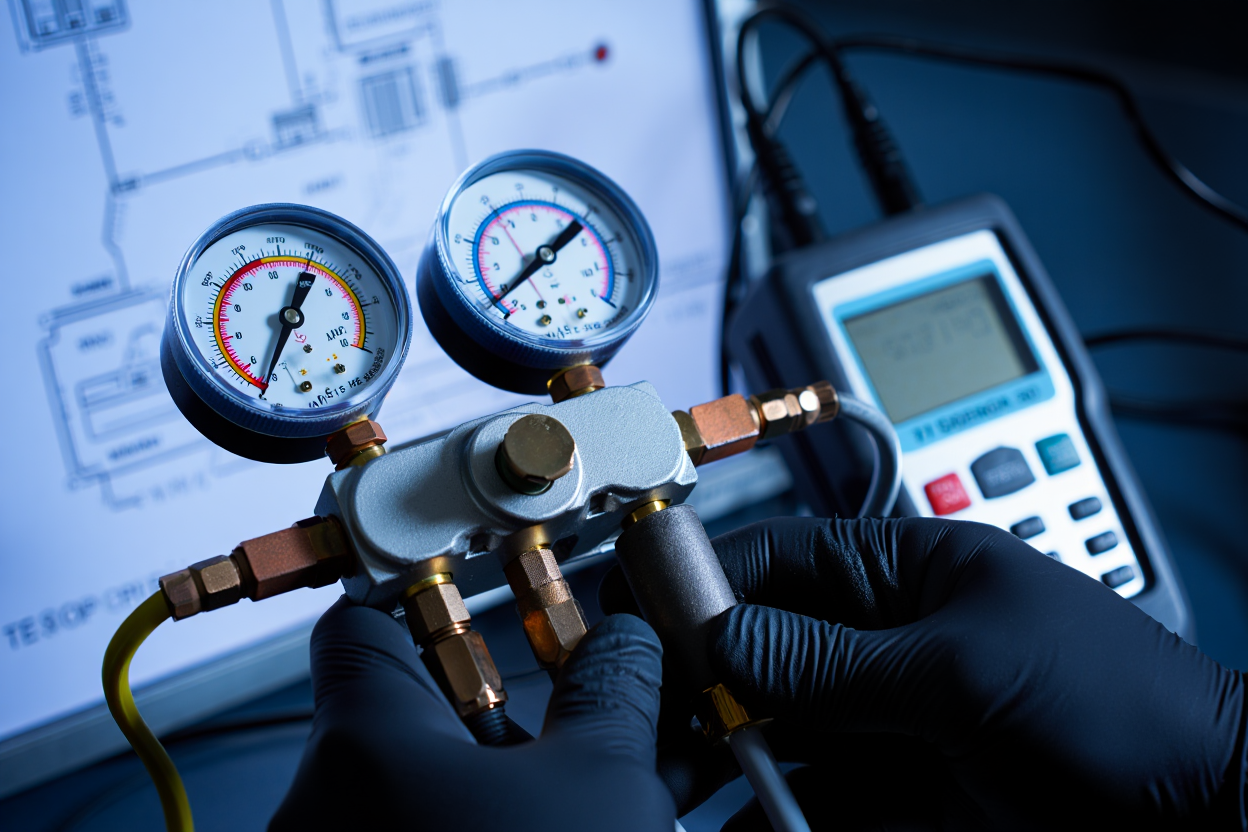

Установите манометр в точку контроля (желательно в напорную линию каждой секции) и посмотрите, как ведёт себя давление при нагрузке и в нейтрали. Падение давления в нейтрали говорит о негерметичности. Резкие скачки — о залипании предохранительного клапана.
Работа на неисправном гидрораспределителе вызывает цепную реакцию: перегретое масло быстрее окисляется, повышенные пульсации разрушают уплотнения насоса, а перетечки снижают общий КПД. В итоге из строя могут выйти и насос, и гидроцилиндры. Поэтому при первых признаках — течи, стуке, гуле, рывках — лучше сразу обратиться к специалистам.
В компании АПТС вы можете заказать профессиональную диагностику и ремонт гидрораспределителей всех типов: от секционных моноблочных до электрогидравлических. Мы используем испытательные стенды и точно выявляем износ, не прибегая к дорогостоящей замене целых узлов. Сохраните свою технику — начните с проверки распределителя.
