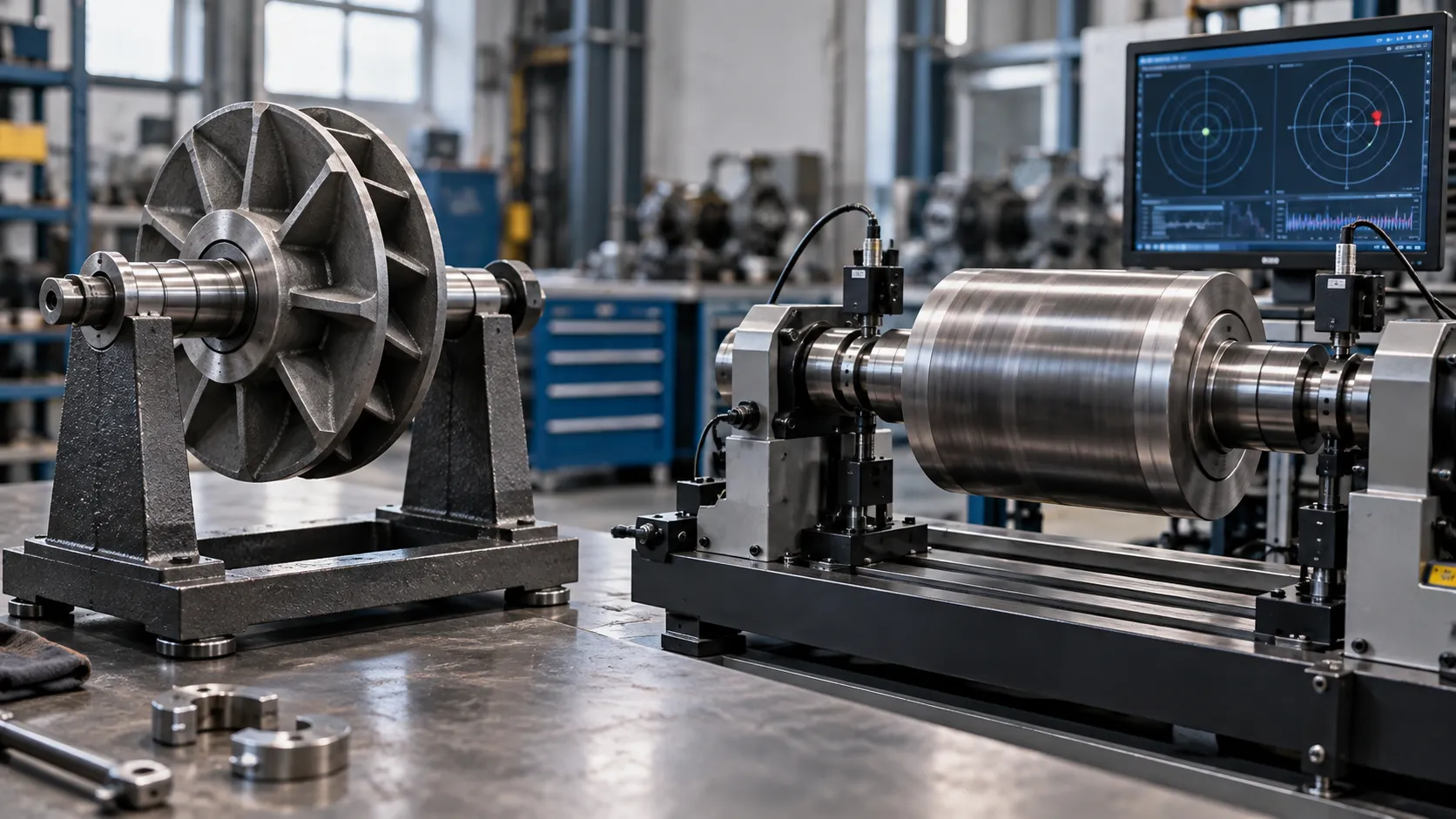

Статическая и динамическая балансировка вращающихся деталей: в чем разница и когда нужна каждая

Деталь может казаться уравновешенной в покое, но вызывать вибрацию после разгона. Причина в том, что распределение массы по длине ротора влияет на его поведение при вращении. Поэтому выбор метода балансировки зависит от формы детали и условий ее работы.

Что устраняет статическая балансировка

При статическом дисбалансе центр масс смещен относительно оси вращения. Если свободно установленный ротор каждый раз останавливается тяжелым участком вниз, это указывает на неравномерное распределение массы в одной плоскости. Исправление состоит в изменении распределения массы: ее добавляют или удаляют в рассчитанном месте с учетом конструкции детали.

Такой подход применим прежде всего к сравнительно узким роторам, когда распределение массы вдоль оси почти не влияет на результат. Способ проверки и допустимый остаточный дисбаланс определяют по документации детали и режиму ее работы. Само отсутствие поворота в покое не подтверждает пригодность ротора для всех рабочих скоростей.

Что показывает динамическая балансировка

У длинного ротора тяжелые участки могут находиться в разных плоскостях и создавать пару сил. В покое такая деталь способна сохранять любое положение, а при вращении нагружать опоры и вызывать вибрацию. Динамическая балансировка оценивает поведение ротора во вращении и позволяет корректировать массу в двух или более плоскостях, если это предусмотрено конструкцией и выбранным методом.

Для валов, длинных барабанов, рабочих колес с заметной осевой шириной и собранных вращающихся узлов метод выбирают по геометрии, скорости и требованиям изготовителя. Балансировка отдельной детали не всегда заменяет проверку сборки: крепеж, муфта и посадки способны изменить распределение массы.

Как выбрать число плоскостей коррекции

Статический дисбаланс можно представить как одну «тяжелую точку»: центр масс ротора не лежит на оси вращения. Моментный дисбаланс возникает, когда массы в разных частях ротора создают пару сил. При вращении опоры получают переменные нагрузки, хотя в покое ротор может казаться уравновешенным. Если одновременно присутствуют оба компонента, говорят о динамическом дисбалансе. Проверка в одной плоскости не всегда обнаруживает моментную составляющую.

Решение принимают по геометрии ротора, расположению доступных плоскостей коррекции и результатам измерения. Скорость важна для требований к остаточному дисбалансу, но сама по себе не заменяет оценку конструкции. Даже компактную деталь могут балансировать в двух плоскостях, если ее осевая ширина и рабочий режим делают это необходимым.

• Тонкий диск или узкое колесо часто допускают коррекцию в одной плоскости, если измерение не выявляет значимой моментной составляющей.
• Длинный вал, барабан или ротор с разнесенными массами проверяют в двух плоскостях: одна коррекция может уменьшить вибрацию у одной опоры и оставить ее у другой.
• Сборный узел оценивают в конфигурации, близкой к рабочей. Замена муфты, крепежа или рабочего колеса может изменить баланс всей сборки.

Что проверить перед установкой на станок

Балансировочные грузы не исправляют геометрию и повреждения. Перед измерением очищают деталь от налипшего материала и масла, проверяют отсутствие трещин и ослабленных элементов, состояние посадок, вала и опор. Биение от погнутого вала или неверной установки на оправку способно исказить результат. Для повторяемости фиксируют способ крепления и положение съемных деталей.

• Записывают рабочую частоту вращения, массу и конфигурацию ротора, допустимые места добавления или снятия материала.
• Уточняют требование изготовителя к остаточному дисбалансу и к проверке отдельной детали либо сборки.
• Если вибрация появилась после ремонта, сопоставляют состояние подшипников, центровку и крепление с состоянием до вмешательства.

Когда балансировку проверяют повторно

После замены рабочего колеса, восстановления посадки, наплавки или иной обработки, которая меняет распределение массы, прежний результат балансировки может утратить силу. То же относится к ремонту сборного ротора с заменой муфты или крепежа. Проверку планируют для окончательной конфигурации детали, а не для промежуточной заготовки.

Если на корпусе машины снова выросла вибрация, сначала определяют ее источник. Балансировка устраняет дисбаланс, но не компенсирует трещину, изношенный подшипник, нарушение центровки или резонанс конструкции. Поэтому повторную коррекцию массы назначают после оценки этих причин.

Как принимают результат

На балансировочном оборудовании измеряют величину и угловое положение дисбаланса, выполняют рассчитанную коррекцию и повторяют измерение. В двухплоскостной схеме оценивают влияние коррекции в каждой плоскости на обе опоры. Результат сравнивают с допуском для конкретного ротора и оговоренного режима; одна лишь субъективно «тихая» работа не подтверждает соответствие.

После монтажа может понадобиться контроль вибрации уже в машине. Он помогает отделить остаточный дисбаланс от несоосности, слабого основания и дефектов опор, проявляющихся только под рабочей нагрузкой. Если причина не локализована, повторное снятие металла с ротора может ухудшить деталь вместо устранения вибрации.

Сравнение методов

Когда вибрация еще не доказывает дисбаланс

Рост вибрации может быть связан с износом подшипников, несоосностью, ослабленным креплением или повреждением вала. До коррекции массы проверяют состояние опор, креплений и геометрию детали. Затем измеряют вибрацию в заданном режиме и определяют, соответствует ли ее характер дисбалансу.

После балансировки результат оценивают по установленным для конкретного ротора допускам и условиям испытания. Произвольное снятие металла без расчета может ухудшить прочность или изменить рабочую геометрию. Если деталь деформирована или имеет трещины, сначала решают вопрос о ее ремонтопригодности.

При вибрации в рабочем режиме сначала исключают дефекты опор и несоосность. Затем по геометрии ротора и результатам измерений выбирают коррекцию массы в одной или нескольких плоскостях.
